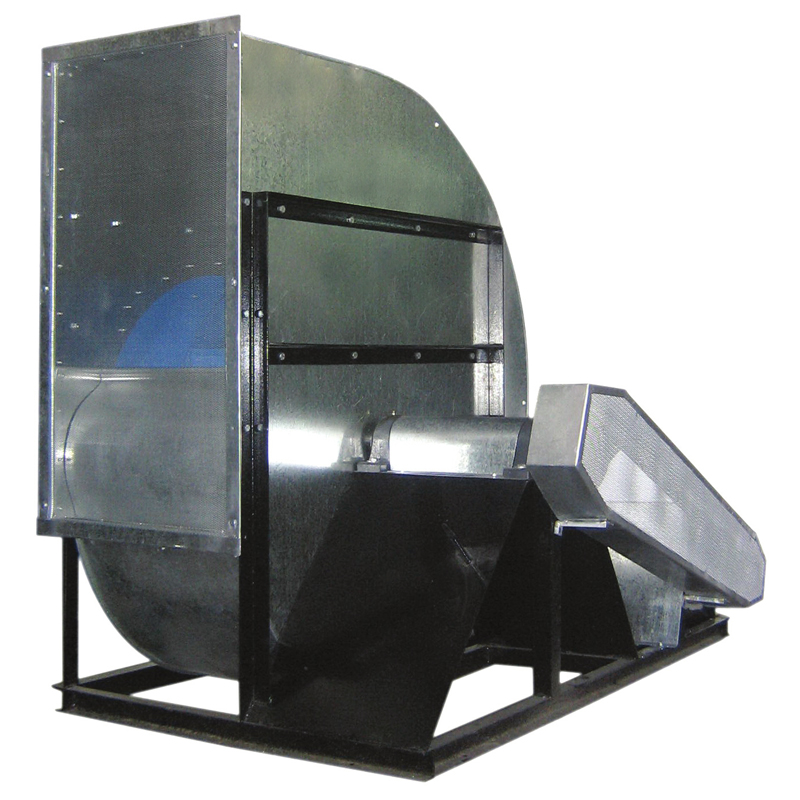

هواکش حلزونی یک طرفه خم عقب (SBU)

هواکش های حلزوني يک طرفه خم عقب مدل SBU از قطر پروانه 225 تا 1120 ميليمتر با قدرت تخليه 200 الي 000 / 80 متر مکعب بر ساعت.

توضیحات

در این مدل هواکش برای کارایی بیشتر از روش چهار دایره برای ساختن حلزون استفاده گردیده است.

در این نوع هواکش ها، هوا از یک طرف کشیده شده و از فلنج خروجی به بیرون دمیده می شود.

هواکش های حلزونی یک طرفه با پروانه ی خم عقب و خم جلو تولید شده و از کارائی بالایی برخوردار هستند.

این هواکش ها به طریقه ی مستقیم و یا توسط تسمه و پولی رانده می شوند. هنگامی که نیاز به گردش پروانه با دورِ 900 یا 1400 یا 2800 بر دقیقه باشیم، از مدل اتصال مستقیم پروانه، استفاده خواهد شد.

برای حفظ صدای دستگاه، درحد قابل قبول، سرعت باد در دهانه خروجی کمتر از: 10 m/s (1900 fpm) خواهد بود.

لیست مواد مصرفی در هواکش های حلزونی یک طرفه:

بدنه: توسط ورق گالوانیزه با ضخامت 1 تا 2.5 میلیمتر تولید می شود که ضخامت آن تابع قطر پروانه می باشد.

پروانه: از ورق ST-37, ST-13 و گالوانیزه (با توجه به مدل و اندازه پروانه) با ضخامت مناسب 1 تا 5 میلیمتر توسط قالب تولیده شده و پس از آن در ابزارهای مختلف (fixtures) جمع آوری گردیده و توسط پرچ آلومینیومی به فلنج ها متصل و سپس جوشکاری می گردد. و درنهایت جهت جلوگیری از خوردگی با رنگ آپوکسی پوشش داده می شود.

شاسی: از پروفیل های L و U ساخته شده و سپس رنگ می شود.

بلبرینگ ها، یاتاقان: از بهترین بلبرینگ های آلمانی و یا ژاپنی استفاده می شود.

تسمه ها: از جنس کره ای می باشد.

شفت: از جنس CK-45 دو پولیشه یزد می باشد.

الکتروموتور: از الکتروموتورهای استاندارد سه فاز ساخت کشورهای اروپای غربی از کارخانجات معروف مانند (ABB, VEM, SIEMENS , … ) و یا الکتروموتور سه فاز یا تکفاز ساخت موتوژن تبریز و یا الکتروموتوهای ضدّانفجار استفاده می گردد.

متعلقات:

محصولات شرکت ایران هواسازان به صورت استاندارد دارای اقلام زیر می باشد:

• کلید روشن و خاموش: کلید قطع و وصل جهت خاموش کردن هواکش در هنگام بازدید و سرویس.

• حفاظ پوشش موتور: جهت حفاظت الکتروموتور و شفت در مقابل عوامل جوی.

• فلنج ورودی یا خروجی: توسط توری پوشش داده شده تا از ورود اجسام خارجی ممانعت نماید.

بدیهی است کلیه ی محصولات این شرکت دارای 2 سال گارانتی کامل می باشد.

هواکش های حلزونی SBU را می توان کاملا از فولاد ضد زنگ-ضد خوردگی Stainless Steel تولید نمود که برای اطلاعات بیشتر به دفتر شرکت ایرا ن هواسازان مراجعه فرمایید.

برای سفارش شایسته است به نکات ذیل توجه شود:

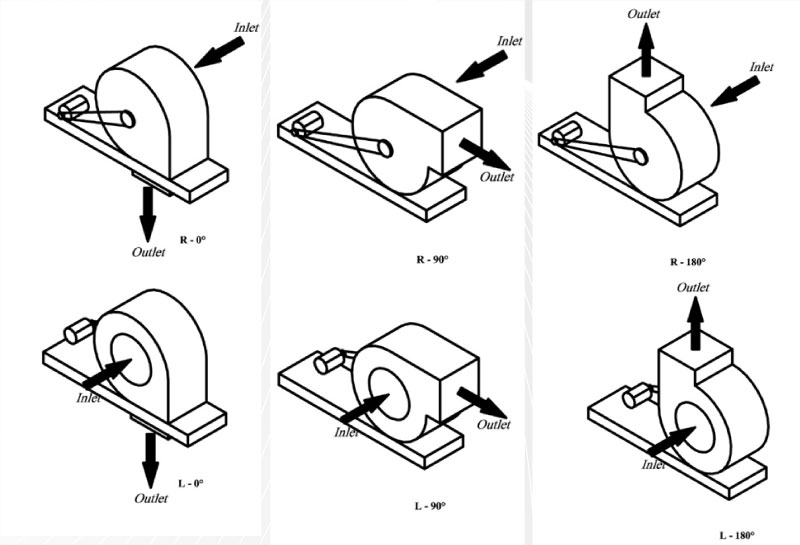

1) جهت مکش هوا، از سمت چپ است یا از سمت راست؟

2- زاویه فلنج خروجی نسبت به افق کدام یک از حالات در این صفحه می باشد:





Dimensions of SBU (225-1120)

Model A A’ B B’ C D E F G L M N X Y
SBU-225
530
610
460
530
460
300
350
150
200
420
230
30
210
185
SBU-315
630
720
530
600
620
415
475
190
250
540
280
30
240
250
SBU-400
730
840
610
700
760
540
600
240
300
640
340
30
280
310
SBU-500
850
1010
700
810
950
635
695
300
360
820
420
30
370
390
SBU-630
950
1150
870
970
1180
785
865
400
480
1020
530
30
440
480
SBU-710
1050
1350
950
1100
1320
895
975
440
520
1180
600
30
520
550
SBU-900
1780
1860
1105
1240
1680
1135
1215
560
640
1450
860
30
620
670
SBU-999
1880
1960
1175
1300
1850
1240
1320
630
710
1550
860
30
680
730
SBU-1120
1880
1960
1175
1300
1850
1240
1320
630
710
1550
860
30
680
730



Dimensions of Chassis for SBU 225 to 1120

Model A B C D E P1 P2 P3 P4 P5 P6 P7 P8 P9
SBU-225
530
460
310
190
270
135
115
100
100
140
100
-
-
-
SBU-315
630
530
380
240
290
145
140
100
100
140
100
-
-
-
SBU-400
730
610
410
290
320
160
165
100
100
140
100
-
-
-
SBU-500
850
700
500
360
340
170
205
100
100
150
100
-
-
-
SBU-630
950
870
550
460
410
100×2
255
100
100
150
100
-
-
-
SBU-710
1050
950
570
500
450
100×2
275
100
100
150
100
-
-
-
SBU-900
1780
1105
1200
605
500
250
320
200
200
240
200
890
200
200
SBU-999
1880
1175
1200
675
500
250
355
200
200
240
200
940
200
200
SBU-1120
1880
1175
1200
675
500
250
355
200
200
240
200
940
200
200
