هواکش دیواری محوری مدل HRK

هواکش های ديواری محوری مدل HRK از قطر پروانه 150 تا 999 ميليمتر با قدرت تخليه 340 الي 000 / 50 متر مکعب بر ساعت.

توضیحات

این هواکش ها در مواقعی كه فشار استاتیك سیستم کمتر از 75 پاسکال ( 0.3 اینچ آب ) باشد، پیشنهاد می گردد.
هواكش مدل HRK با قطر پروانه از 150 تا 999 یا 1000 میلیمتر و با قدرت تخلیه ی 340 تا 000 / 50 متر مكعب درساعت برای نصب برروی دیوار ساخته می شود.
شركت ایرا ن هواسازان این نوع هواكش ها را در سه نوع پروانه مطابق تصاویر ذیل ارائه می نماید.
کوچک: HRK – 150 تا HRK – 300, تحویل هوا از 330 تا 1800 m3/h.
متوسط: HRK – 301 تا HRK – 550, تحویل هوا از 2000 تا 11,000 m3/h.
بزرگ: HRK – 600 تا HRK – 999, تحویل هوا از 12,000 تا 50,000 m3/h.



اجزای تشکیل دهنده ی این نوع هواکش ها عبارتنداز:

قاب: قاب این هواكش ها از ورق ST-13 ، ST-37 و یا گالوانیزه كه متناسب با قطر پروانه به ضخامت یك تا 1.5 میلیمتر تولیدشده و برای ماكزیمم راندمان یك دهانه قیفی شكل در روی آن ایجاد گشته و برای سهولت نصب، چهار سوراخ روی آن تعبیه شده است و نیز جهت جلوگیری از خوردگی، آبكاری و سپس رنگ می گردد.
پروانه: در مد لهای HRK-150 تا HRK-300 از 5 تیغه ی آلومینیومی تشکیل شده و رنگ نمی شود.

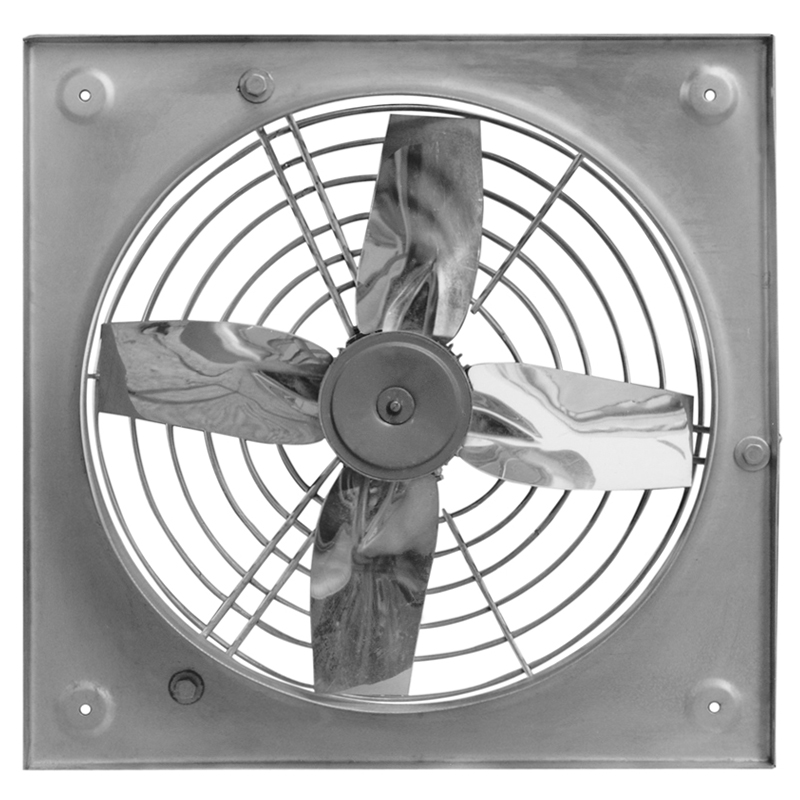

در مدلهای HRK-301 تا HRK-550 پروانه از چهار تیغه فولاد ضد زنگ استنلس استیل A-304 تشکیل شده که توسط دو توپی آلومینیومی نگهداری می شوند. پروانه ها طبق استاندارد شركت J.E.Stork هلند ساخته شده و توسط آن شركت، آزمایش و تأئید شده اند.

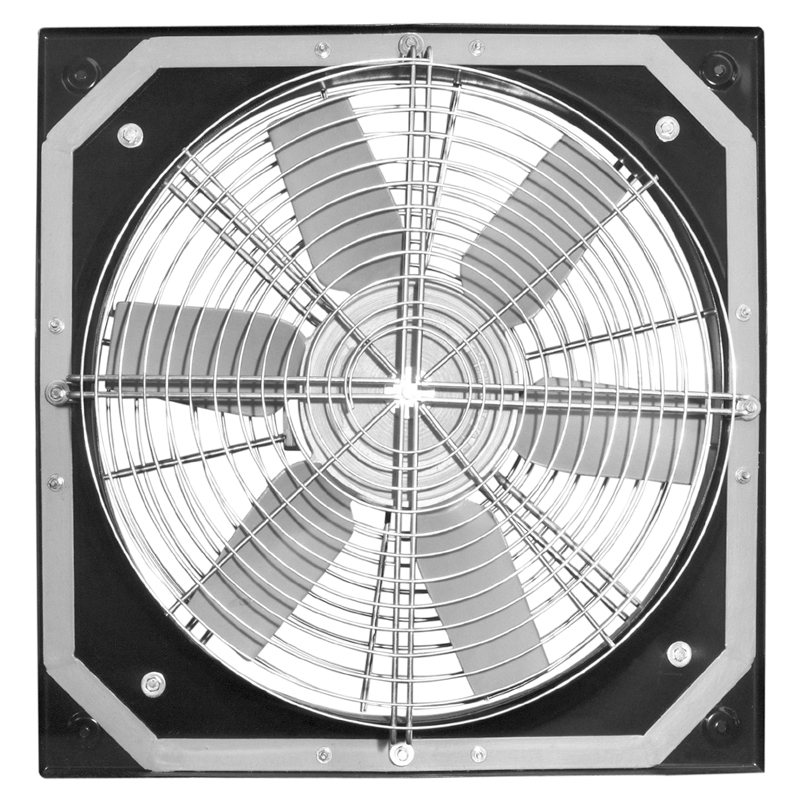

در مد لهای HRK-600 تا HRK-999 پروانه ها از 6 تیغه ی آلومینیومی ریخته گری تولید می گردد.
الكترو موتور: در هواكش های كوچك HRK-150 تا HRK-300 از الکترو موتورهای
تک فاز با دورِ 1300 ، IP40 استفاده می گردد.
در هواكش های متوسط و بزرگ HRK-301 تا HRK-999 از الكترو موتورهای استاندارد B3 یا B5 تك فاز یا سه فاز با دورهای 900 ، 1450 ، 2800 در ClassB با IP55 و IP54 استفاده می گردند كه این الكترو موتورها از مرغوب ترین ماركهای معتبر در بازار ایران تهیه شده و با توجه به رعایتِ شرایطِ نگهداریِ ذکر شده در دفترچه تعمیر و نگهداری که همراه با هواکش ارسال می گردد، كارایی کل دستگاه توسط شركت ایران هواسازان به مدت 2 سال گارانتی می شود.
الكتروموتورهای ضدِ انفجار Explosion Proof كلاس d و یا e از مدل T3 تا T5 از نوع سه فاز دراین مدل ها قابل استفاده می باشد (تنوع الکترو موتورهای تک فازِ ضدّ انفجار در بازار ایران، بسیار کم می باشد).
توریِ حفاظ: كلیه ی هواكش ها در یك طرف، دارای توری می باشند. دمپر وزنی و یا توری حفاظ در خروجی هواكش، جزء لوازم اضافی محسوب می گردد.
جهت مشاهده مقدار هوادهی در فشارهای مختلف و توان الکترو موتور مورد استفاده، به جدول و منحنی های عملكرد و برای ابعاد و اندازه ها نیز به
جدول مراجعه فرمایید .

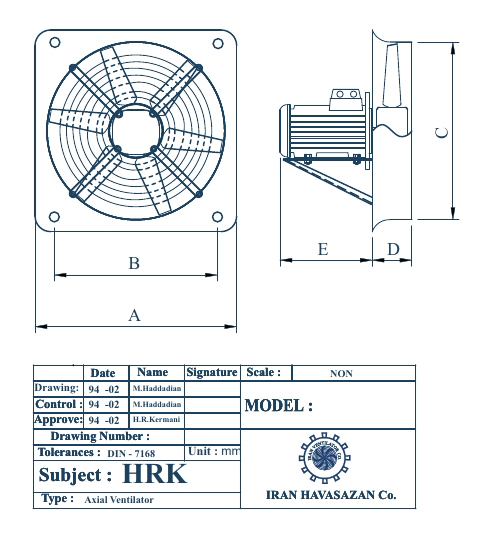

Table of Measurements (mm)

Model A(mm) B(mm) C(mm) D(mm) E(mm) Weight(kg)
HRK-150
220
185
155
35
65
1.7
HRK-200
250
200
210
45
70
1.8
HRK-250
310
260
255
55
80
1.9
HRK-300
355
300
300
55
90
2.3
HRK-301
400
330
300
65
200
7.7
HRK-350
455
375
355
70
200
8.3
HRK-400
510
425
400
80
200
10.2
HRK-450
575
500
450
95
235
10.8
HRK-500
610
520
500
95
235
13.3
HRK-550
680
585
550
95
260
15.5
HRK-600
725
620
610
120
260
51
HRK-700
855
745
700
130
310
57
HRK-800
960
840
810
130
310
60
HRK-999
1200
-
1010
130
340
70

Technical Specifications of HRK & DUC

[ Power (kw) ], [ Pa=Static Pressure ], [ Flow (m3/h) ]

MODEL POWER RPM Pa -> 0 10 25 50 80 100 150 200 250
HRK-150
0.01
1300
340
280
m3/h
HRK-200
0.01
1300
510
420
m3/h
HRK-250
0.01
1300
850
750
500
m3/h
HRK-300
0.016
1300
1300
1100
800
700
m3/h
HRK-301
0.12
1400
2000
1800
1600
1300
m3/h
HRK-301
0.37
2800
3500
3400
3300
3200
3000
2500
m3/h
HRK-350
0.12
900
2000
1800
1500
m3/h
HRK-350
0.18
1400
3300
3170
2900
2000
m3/h
HRK-350
0.75
2800
5500
5420
5300
5100
4900
4700
4500
m3/h
HRK-400
0.25
1400
4900
4675
4100
3900
3200
m3/h
HRK-400
0.12
900
3380
3130
2600
m3/h
HRK-450
0.37
1400
6500
6350
6100
5400
4500
m3/h
HRK-450
0.18
900
4300
3890
3200
m3/h
HRK-500
0.55
1400
9150
8900
8500
7700
6500
5000
m3/h
HRK-500
0.25
900
6100
5760
5100
m3/h
HRK-550
0.75
1400
11000
10700
10000
9500
8600
7700
m3/h
HRK-550
0.37
900
7400
7000
6200
4700
m3/h
HRK-600
1.1
1400
12800
12000
11800
11500
11000
10500
m3/h
HRK-600
0.75
900
8000
7500
7000
6000
5000
m3/h
HRK-700
2.2
1400
20700
20000
19000
18500
18000
17500
13750
8750
6750
m3/h
HRK-700
1.1
900
12000
11500
11250
11000
10500
10000
m3/h
HRK-800
3
1400
29000
28500
28000
27000
25000
23000
19000
10000
8000
m3/h
HRK-800
1.5
900
18000
17000
16000
15500
12000
m3/h
HRK-999
5.5
1400
50000
49500
48500
48000
45000
44000
43100
42000
40000
m3/h
HRK-999
4
900
30000
29000
28500
28000
27000
25000
m3/h
